[네트워크] #19 Link status 알고리즘 (Dijkstra's algorithm, Example, Oscillation problem)

목차

1. Dijkstra's algorithm (다익스트라 알고리즘)
2. Example
3. Oscillation problem (진동 문제)

---

1. Dijkstra’s algorithm

인접한 노드들 중 최적 경로인 노드를 계속 선택하여 최적 경로 Tree를 만드는 알고리즘

Link status algorithm은 Dijkstra’s algorithm을 기반으로 만들어짐



특징

• 모든 노드에 대한 비용을 알고 있을 때 사용 가능
  • 각 라우터들이 link state broadcast 하기 때문에 사용 가능
  • 모든 노드가 동일한 정보를 가짐
• 하나의 노드(source)에서 모든 노드로의 최소 비용 경로 계산
  • 해당 노드에 대한 포워딩 테이블 주어짐
• 반복적인 작업을 수행한 후 최소 비용 경로를 파악

---

2. Example

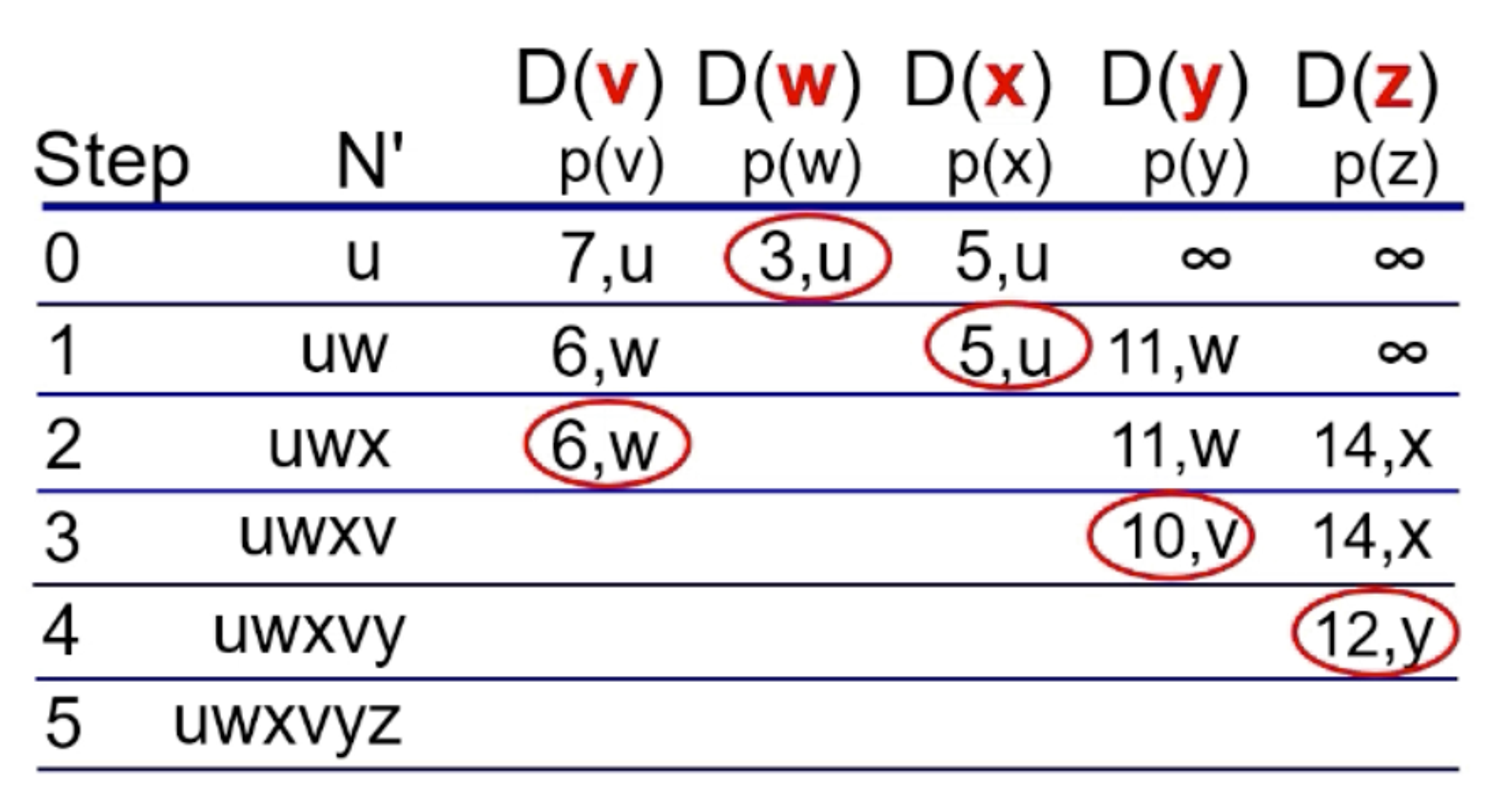

Dijkstra's algorithm 예시

• c(x,y): 노드 x에서 y로 링크 비용; 직접 이웃이 아닌 경우 ∞
• D(v): 소스에서 대상까지의 경로 비용의 현재 값. v
• p(v): 소스에서 v로 가는 경로의 이전 노드
• N': 최소 비용 경로가 확실하게 알려진 노드 집합



각 step 마다 N과 인접한 노드의 최단경로를 계산

해당 노드들까지 가는 경로 중 가장 작은 값을 N에 포함

N’의 집합의 원소들이 그래프의 집합의 원소들과 같아지면 알고리즘 종료



Dijkstra’s algorithm 시간복잡도: O(n^2)

최적화 구현을 한다면 시간복잡도: O(n log n)

---

3. Oscillation problem

D, B에 단위가 1인 패킷이 도착하고 C에 단위가 e인 큰 패킷이 도착했다고 가정, 모든 목적지는 A



1. C는 B를 경유해 단위가 e인 패킷을 A로 보내기로 결정
   • C→B 경로의 cost=e
   • B→A 경로의 cost=1+e
2. B 입장에서 B→A의 cost=1+e, B→C→D→A의 cost=0+0+0+1=1이므로 패킷을 B→C→D→A의 경로로 보내기로 결정
   • B→C 경로의 cost=1
   • C→D 경로의 cost=1+e
   • D→A 경로의 cost=2+e
3. D 입장에서 D→A의 cost=2+e, D→C→B→A의 cost=0+0+0=0이므로 패킷을 D→C→B→A의 경로로 보내기로 결정
   • D→C 경로의 cost=1
   • C→B 경로의 cost=1+e
   • B→A 경로의 cost=2+e
4. 위와 같은 상황 반복



Oscillation(진동) 문제: Dijkstra’s algorithm 사용 시 위와 같은 상황이 반복되어 무한 루프에 빠지게 되는 문제

→ link status 알고리즘에서는 링크 상태 공유 시 랜덤 딜레이를 주어 동시에 경로를 바꾸는 것을 최대한 방지함



Link status algorithm vs. Distance vector algorithm
