[자료구조] 그래프 1 (그래프 정의, 그래프 표현, 그래프 탐색)

그래프

정의

그래프 G: 2개의 집합 V, E로 구성

• V: 공집합이 아닌 정점(vertex)의 유한집합
• E: 간선(edges)이라고 하는 정점 쌍들의 집합
• 표기: G = (V, E)



그래프의 제약 사항

• 자기 간선 또는 자기 루프 없음
• 동일 간선의 중복 없음

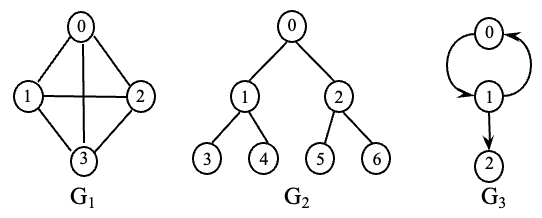

무방향 그래프	간선을 나타내는 정점의 쌍에 순서 없음 (u, v) = (v, u)
방향 그래프	방향을 가지는 정점의 쌍 <u, v>로 표시 <u, v> ≠ <u, v>
완전 그래프	n개의 정점과 n(n-1)/2개의 간선을 가진 그래프
그래프 G의 부분그래프(subgraph)	v(G') ⊆ V(G) 이고 E(G') ⊆ E(G)인 그래프 G'



(u, v)가 E(G)의 한 간선이라면

• u와 v는 인접
• 간선 (u, v)는 정점 u와 v에 부속



정점 u로부터 정점 v까지의 경로

• 그래프 G에서 \((u, i_{1}), (i_{1}, i_{2}, ..., (i_{k}, v\)를 E(G)에 속한 간선이라 할 떼,
  u로부터 v까지의 경로는 \(u, i_{1}, i_{2}, ..., i_{k}, v\)



경로의 길이(length)

• 경로상에 있는 간선의 수
• (0, 1), (1, 3), (3, 2) == 0, 1, 3, 2
• -> 길이가 3인 경로



단순 경로

• 경로상에서 처음과 마지막을 제외한 모든 정점들이 서로 다름



단순 방향 경로

• 같은 정점을 두번 이상 방문하지 않는 방향 그래프의 간선의 일련



사이클

• 처음과 마지막 정점이 같은 단순 경로



연결 요소

• 최대 연결 부분 그래프

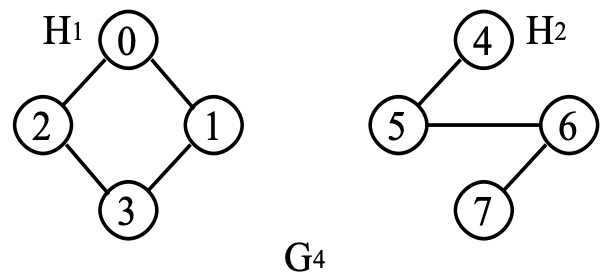

두 개의 연결 요소를 갖는 그래프



강력 연결

• 방향 그래프에서 V(G)에 속한 서로 다른 두 정점 u, v의 모든 쌍에 대해서, u에서 v로, 또한 v에서 u로의 방향 경로가 존재



강력 연결 요소

• 강력 연결된 최대 부분 그래프



• 차수 - 정점에 부속한 간선들의 수
• 진입차수 - 임의의 정점 v가 머리가 되는 간선들의 수
• 진출차수 - v가 꼬리가 되는 간선들의 수
• 간선의 수 - \(e=\sum_{i=0}^{n-1}d_{i}/2\) (n개의 정점과 e개의 간선을 가진 그래프
• 다이그래프 - 방향 그래프
• 그래프 - 무방향 그래프



코드

class Graph
{
public:
    virtual ~Graph() {}
    // 가상 소멸자
    bool IsEmpty() const {return n == 0};
    // 그래프에 정점이 없으면 true
    int NumberOfVertices() const {return n};
    // 그래프의 정점 수 반환
    int NumberOfEdges() const {return e};
    // 그래프의 간선 수 반환
    virtual int Degree(int u) const = 0;
    // 정점 v에 인접한 간선의 수 반환
    virtual bool ExistsEdge(int u, int v) const = 0;
    // 그래프에 간선 (u,v)가 있으면 true
    virtual void InsertVertex(int v) = 0;
    // 정점 v를 삽입, v는 인접한 간선 없음
    virtual void InsertEdge(int u, int v) = 0;
    // 간선 (u, v)를 그래프에 삽입
    virtual void DeleteVertex(int v) = 0;
    // 정점 v와 이에 인접한 모든 간선 삭제
    virtual void DeleteEdge(int u, int v) = 0;
    // 그래프에 간선 (u, v)를 삭제
private:
    int n; // 정점의 수
    int e; // 간선의 수
};





그래프 표현법

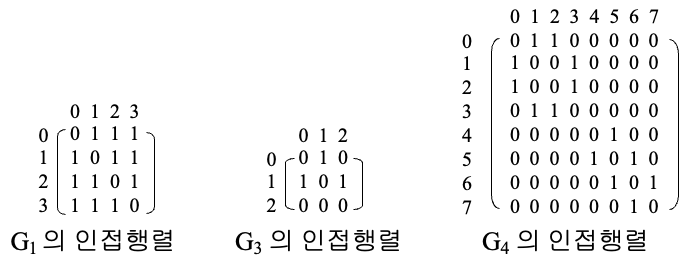

인접행렬(Adjacency Matrix)

• 간선 (\(v_{i}, v_{j}\)) 존재: a[i][j] = 1
• 간선 (\(v_{i}, v_{j}\)) 존재x: a[i][j] = 0
• 필요 공간: \(n^{2}\)비트



• 무방향 그래프: 어떤 정점 i의 차수는 그 행의 합
• 방향 그래프: 행의 합은 진출차수, 열의 합은 진입차수
• 인접행렬의 수행 시간 - O(\(n^{2}\))
• 희소 그래프로 변경 - O(e+n)

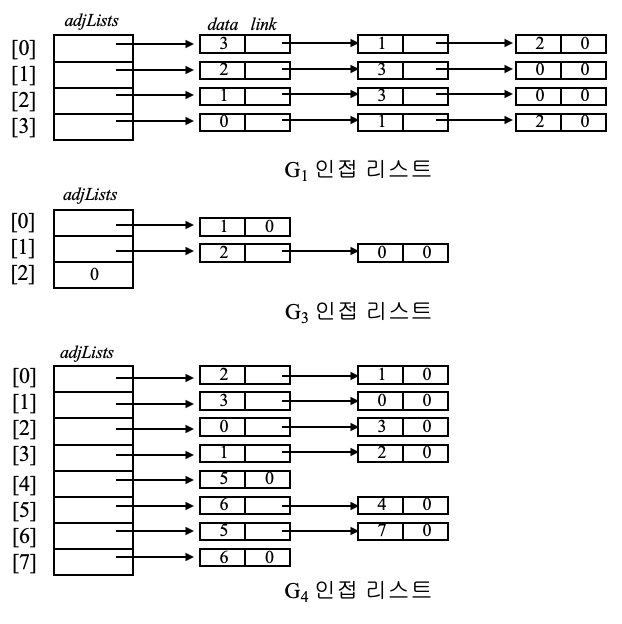

인접리스트(AdjacencyLists)

• 인접 행렬의 n행들을 n개의 연결리스트로 표현
• data, link필드
• C++선언문
• Chain<int> *adjList; LinkedGraph(const int vertice = 0): n(vertices), e(0) { adhjist = new Chain<int>[n]; }
• n개의 정점, e개 간선의 무방향 그래프 - 크기가 n인 배열, 2e개의 체인 노드 필요
• 방향 그래프: e개의 체인 노드



가중치 간선(Weighted Edges)

• 그래프의 간선에 가중치 부여
• 인접행렬: 행렬 엔트리에 a[i][j]의 가중치 정보 저장
• 인접리스트: 노드 구조에 weight 필드 추가
• 네트워크: 가중치 간선을 가진 그래프





그래프 탐색

깊이 우선 탐색

virtual void Graph::DFS()
{
    visited = new bool[n];
    // 방문 여부 저장
    fill(visited, visited + n, false);
    DFS(0); // 정점 0에서 검색 시작
    delete[] visited;
}

virtual void Graph::DFS(const int v)
{ // 방문 가능하며 방문하지 않았던 모든 정점 방문
    visited[v] = true;
    for (each vertex w adjacent to v) // 실제 코드는 반복자 사용
        if (!visited[w])
            DFS(w);
}

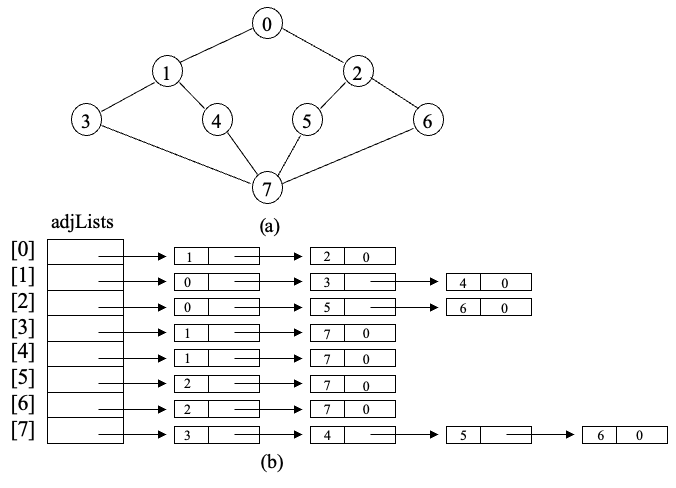

그래프(a)와 인접리스트(b) / 0, 1, 3, 7, 4, 5, 2, 6 순서로 방문



시간복잡도(인접 리스트) - O(e+n)

시간복잡도(인접 행렬) - O(\(n^{2}\))



너비 우선 탐색

virtual void Graph::BFS(int v)
{   // 정점 v에서 부터 시작
    // v 방문시 visited[i]는 true로 설정, 큐 이용
    // 그래프 (a)의 경우 0, 1, ..., 7 순서로 방문
    visited = new bool[n];
    fill(visited, visited + n, false);
    visited[v] = true;
    Queue<int> q;
    q.Push(v);
    while (!q.IsEmpty())
    {
        v = q.Front();
        q.Pop();
        for (all vertices w adjacent to v) // 실제 코드는 반복자 사용
            if (!visited[w])
            {
                q.Push(w);
                visited[w] = true;
            }
    }
    delete[] visited;
}



시간복잡도(인접 리스트) - O(e+n)

시간복잡도(인접 행렬) - O(\(n^{2}\))



연결 요소

방문하지 않은 정점 v에 대해 DFS(v) 또는 BFS(v)를 반복 호출로 구함

virtual void Graph::Components()
{ // 그래프의 연결 요소들을 결정
    visited = new bool[n];
    fill(visited, visited + n, false);
    for (i = 0; i < n; i++)
        if (!visited[i])
        {
            DFS(i); // 연결 요소를 탐색
            OutputNewComponent();
        }
    delete[] visited;
}



시간복잡도(인접 리스트) - O(n+e)

시간복잡도(인접 행렬) - O(\(n^{2}\))
